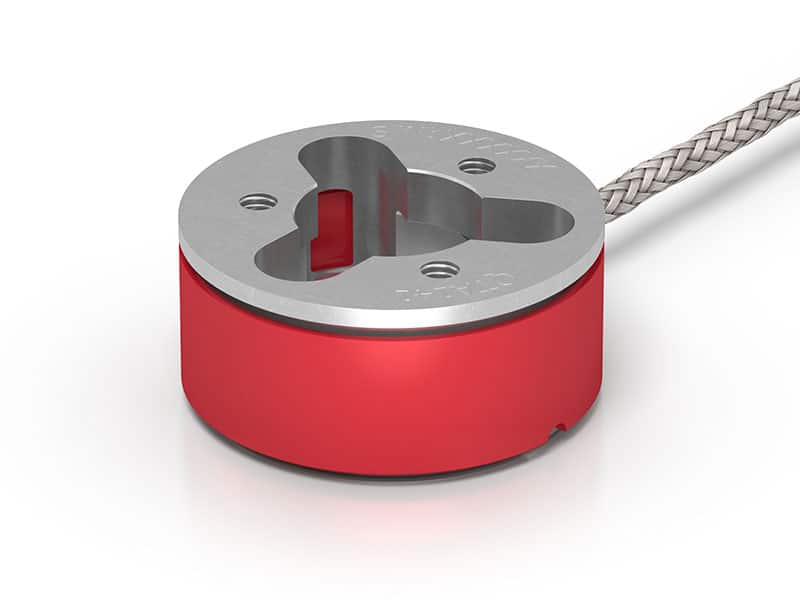

QTA141 – statischer Mikro Drehmomentsensor, kleine Messbereiche

QTA141 statischer Mirko Drehmomentsensor

  • DMS Metallfolien – Technik
  • Messbereiche: 1 Nm; 1,5 Nm und 2 Nm
  • Nichtlinearität: +/- 0,5 % RO
  • Nichtwiederholbarkeit: +/- 0,2 % RO
  • Speisung: 7 V DC max. (reguliert)
  • Brückenwiderstände: (nom.) 350 Ohm (1 Nm Modell) und 1000 Ohm (2 Nm Modell)
  • Kompensierter Temperaturbereich: 16° C bis 70 °C
  • TSS: +/- 0,072% vom Messwert / ° C
  • Betriebstemperaturbereich: -50° C bis + 93° C
  • Material: Aluminium
  • Abmessungen: 22 mm Durchmesser, Höhe 10 mm
  • Gewicht: 9,1 g
  • Ausgangskabel: 4 Leiter, 34 AWG, 0,15 m
  • Kalibrierung (optional): 5 Punkte CW und CCW

Der statische Mikro Drehmomentsensor QTA141 ist der kleinste Drehmomentsensor im FUTEK-Katalog.
Dank seiner einzigartigen Geometrie kann er in Anwendungen eingesetzt werden, in denen präzise Drehmomentmessungen im geschlossenen Regelkreis bisher nicht möglich waren.
Er ermöglicht mehrere Montagekonfigurationen und kann mit Elektronik für kundenspezifische Anforderungen geliefert werden.

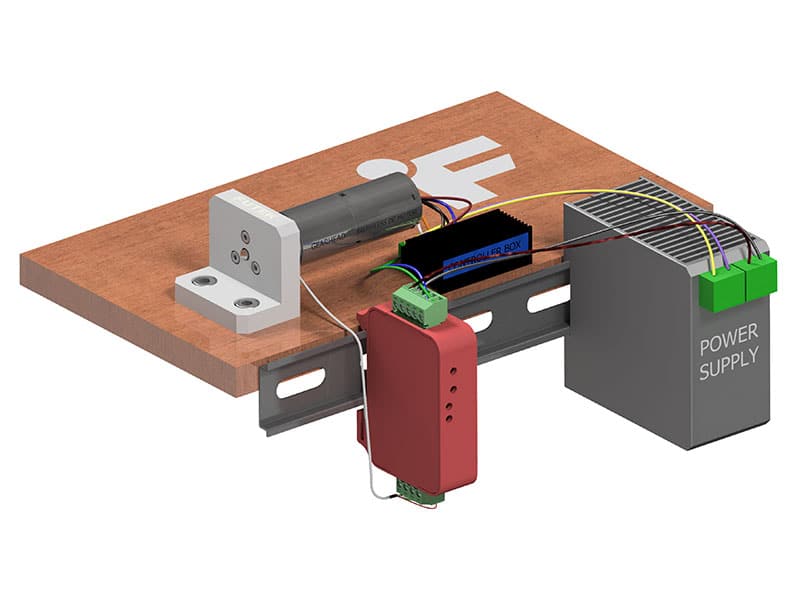

Durch die Anpassung an den Durchmesser der Motor-/Getriebebaugruppe, ohne deren Größe zu verändern, ermöglicht der QTA141 eine präzise Drehmomentmessung in einer sehr kompakten Anordnung, wodurch die tatsächliche Nutzung der Baugruppe maximiert wird. Seine einzigartigen Motorbefestigungsvorrichtungen erfordern keine Adapter, die die Höhe und das Gewicht des Systems beeinflussen würden.
Er eignet sich besonders gut für den schnell wachsenden Markt der medizinischen Chirurgieroboter, bietet aber auch für jede andere dynamische Anwendung eine hervorragende Leistung.
Dieses Modell kann auch für OEM-Anwendungen modifiziert werden. Fragen Sie uns an.

Datenblatt

QTA141 statischer Mikro / Miniatur  Drehmomentsensor

Der statische Mikro Drehmomentsensor QTA141 ist der kleinste Drehmomentsensor im FUTEK-Katalog.
Dank seiner einzigartigen Geometrie kann er in Anwendungen eingesetzt werden, in denen präzise Drehmomentmessungen bisher nicht möglich waren.
Er ermöglicht mehrere Montagekonfigurationen und kann mit Elektronik für kundenspezifische Anforderungen geliefert werden.
Durch die Anpassung an den Durchmesser der Motor-/Getriebebaugruppe, ohne deren Größe zu verändern, ermöglicht der QTA141 eine präzise Drehmomentmessung in einer sehr kompakten Anordnung. Seine einzigartigen Motorbefestigungsvorrichtungen erfordern keine Adapter, die die Höhe und das Gewicht des Systems beeinflussen würden.
Er eignet sich besonders gut für den schnell wachsenden Markt der medizinischen Chirurgieroboter, bietet aber auch für jede andere dynamische Anwendung eine hervorragende Leistung.
Dieses Modell kann auch für OEM-Anwendungen modifiziert werden. Fragen Sie uns an.

Datenblatt
