Piezoresistive DMS Miniatur Drucksensoren
Die Miniatur Druckaufnehmer arbeiten nach piezoresistiver Technik (Dehnungsmessstreifen – DMS) und messen sowohl statische als auch dynamische Druckverläufe.
Drucksensoren mit frontbündiger Membran sind für dynamische Messungen und, je nach Material des Sensors (Titan, Edelstahl) und des Kabelausgangs, auch für den Einsatz in aggressiven Flüssigkeiten (Benzin, Öl etc.) geeignet.
Ausführungen mit zurückversetzter Membran (Durchbohrung im Anschlussgewinde) sind für statische Messungen konzipiert, können in Umgebungen mit höherer Temperatur eingesetzt werden und sind unempfindlich gegen Anzugsmomente.
Neben der Genauigkeit ist auch die Baugröße dieser Sensoren ein bevorzugtes Merkmal.
Einige Druckaufnehmer enthalten optional einen integrierten Verstärker, für die anderen bieten wir > externe Verstärker an.
Die Hersteller der von uns angebotenen Drucksensoren sind MESUREX (Frankreich) und FUTEK (USA)
Zur Funktionsweise von piezoresistiven Drucksensoren haben wir einen > Blogbeitrag erstellt.
(Für alle Datenblätter gilt: technische Änderungen vorbehalten.)

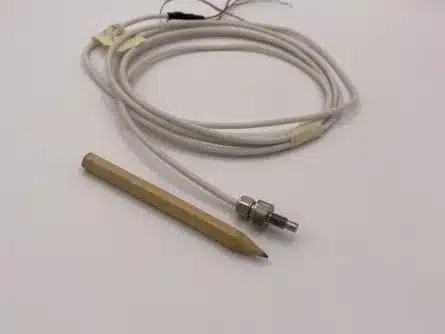

PM4
- Messbereiche: 5, 10, 20, 50, 700, 200 B
- DMS-Technologie
- frontbündige Membran
- Gewinde: M4*0,7
- Speisespannung: 10 V DC reguliert
- Ausgangssignal: (30 / 60 / 100 mV) +/- 50% , abhängig vom Messbereich
- Ein-/Ausgangsimpedanz: 1.200 Ohm
- Nichtlinearität: -0,5 % FS
- Hysterese: +/- 0,25 % FS
- Wiederholbarkeit: +/- 0,2 % FS
- Gehäuse: Titan
- Frequenzbereich: 224 kHz bis 673 kHz (Resonanzfrequenz, abh. vom Messbereich)
- Schutzart: IP 50 (IP 67 optional)
- komp. Temperaturbereich: 0° C bis 60 ° C, max. 100 °C Betriebstemperatur
- Kabelausgang : 2 m Silikon, geschirmt, 4*30 AWG (andere Längen optional)
- Schutzart: IP 50 (IP 67 optional)
- Hersteller: MESUREX (Frankreich)
P-M5
- Messbereiche: 2, 5, 10, 20, 35, 50, 100, 200, 350 B
- DMS-Technologie
- Frontbündige Membran
- Gewinde: M5*0,8
- Gehäuse: Edelstahl
- Druckreferenz: absolut (bis 70 B), relativ geschlossen (sealed)
- Speisung: 10 V DC reg
- Ausgang: 30mV (2 Bar) / 100 mV (> 2 Bar)
- Ein- und Ausgangsimpedanz: (siehe Datenblatt)
- Nichtlinearität: +/- 0,25 % FS
- Hysterese: +/- 0,25 % FS
- Wiederholbarkeit: +/- 0,2 % FS
- Frequenzbereich: 100 kHz bis 800 kHz (Resonanzfrequenz, abh. vom Messbereich)
- Kompensierter Temp.-Bereich: 0° C bis 60° C (andere optional)
- Kabelausgang : 2 m Silikon, geschirmt, 4*28 AWG (andere Längen optional)
- Schutzart: IP 50 (andere Schutzart optional)
- Hersteller: MESUREX (Frankreich)
P-M6
- Messbereiche: 100,140, 200, 350, 520, 690, 1.000 B
- DMS-Technologie
- Frontbündige Membran
- Gewinde: M6
- Gehäuse: Edelstahl
- Frontbündige Membran
- Speisung: 10 / 30 V DC
- Ausgangssignal: 100 mV (siehe Datenblatt)
- Nichtlinearität: +/- 0,25 % FS
- Hysterese: +/- 0,25 % FS
- Wiederholbarkeit: +/- 0,2 % FS
- Frequenzbereich: 179 kHz bis 926 kHz (Resonanzfrequenz, abh. vom Messbereich)
- Kompensierter Temp.-Bereich: 0° C bis 60° C (andere optional)
- Kabelausgang : SI3-4, 2 m
- Schutzart: IP50 (IP67 optional)
- Hersteller: MESUREX (Frankreich)
P-M10
- Messbereiche: 1, 2, 5, 10, 20, 35, 50, 100, 200, 350 Bar
- DMS-Technologie
- Frontbündige Membran
- Gewinde: M10*1
- Gehäuse: Edelstahl
- Druckreferenz: absolut (bis 50 B), relativ geschlossen (sealed) oder relativ offen
- Speisung: 10 V DC reg
- Ausgang: 10 mV/V (bei 1 Bar: 5 mV/V)
- Nichtlinearität: +/- 0,5% FS (bis 2 Bar), +/- 0,25 % FS,
- Hysterese: +/- 0,25 % FS
- Wiederholbarkeit: +/- 0,2 % FS
- Frequenzbereich: abhängig vom Messbereich (siehe Datenblatt)
- Kompensierter Temp.-Bereich: 0° C bis 60° C (andere optional)
- Betriebstemperaturbereich: -40° C bis 150° C
- Kabelausgang: 4*AWG30, geschirmt, 2 m (andere Längen optional),
- Schutzart: IP 50 (IP67 optional)
- Hersteller: MESUREX (Frankreich)
PFT510
- Messbereiche: 15, 50, 200, 500, 700 B
- DMS-Technologie (Metallfolie)
- Gewinde: M10*1
- Edelstahl 17-4 PH
- Frontbündige Membran
- Frequenzbereich: 6 kHz – 100 kHz (abhängig vom Messbereich)
- Versorgungsspannung: 10VDC
- Ausgangsspannung: 1-2 mV/V
- Brückenimpedanz: 350 Ohm
- Hohe Genauigkeit und Stabilität (NL, Hysterese: siehe Datenblatt)
- Schutzart: IP65
- Ausgangskabel: Viton, AWG25, 1 m
- Hersteller: FUTEK (Frankreich)
Datenblatt
PPB
- Messbereiche: 5, 10, 15, 25, 50, 100, 250, 500, 1k, 2k 2,5k, 5k Bar
- DMS-Technologie
- Frontbündige Membran
- Gehäuse: Edelstahl
- Druckreferenz: absolut, relativ geschlossen (sealed)
- Speisung: 5 V DC (10 V DC optional), reguliert
- Ausgangssignal: abhängig vom Messbereich (siehe Datenblatt)
- Frequenzbereich: abhängig vom Messbereich (siehe Datenblatt)
- Kompensierter Temp.-Bereich: 0° C bis 80° C (andere optional)
- Betriebstemperaturbereich: -40° C bis 120° C
- Hersteller: MESUREX (Frankreich)
