Piezoresistive, auf DMS basierende, Sensoren benötigen qualitativ hochwertige Verstärker, damit die geringen Eingangssignale optimal verstärkt werden können.
Weiterhin muss neben den integrierten Filtern eine für die Anwendung genügend große Abtastrate enthalten sein.
Bitte beachten Sie, dass bei der Abtastung von Sensorsignalen, bei denen die Information in der Amplitude liegt (z.B. die von uns angebotenen Sensoren) die Abtastung ungefähr 8-10 – fach betragen sollte.
Wir bieten Messverstärker von unserem Partner FUTEK an. Wird der Verstärker zusammen mit einem Sensor bestellt, konfigurieren wir bereits den Verstärker und die Kalibrierung erfolgt auf Wunsch auch zusammen mit dem Aufnehmer und Sie erhalten eine einsatzbereite Messkette.
Weitere Informationen zu den Verstärkern und deren Auswahl finden Sie hier >Auswahl eines DMS-Verstärkers

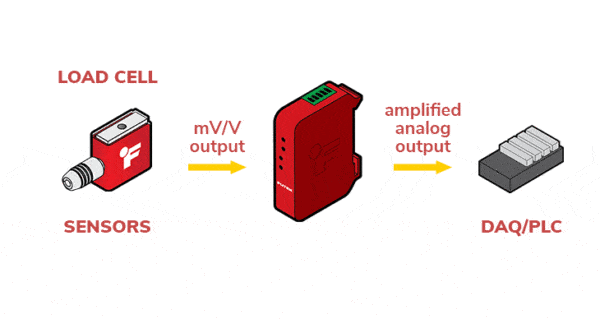

IAA100 – DMS Messverstärker mit Spannungsausgang von FUTEK
- DMS – Verstärker mit bipolarem Ausgang und Differenzeingang
- Ausgänge: ±5 oder ±10 VDC
- Brückenspannung: 5 oder 10 VDC (DIP-Schalter)
- Messbereiche: 0,5, 1,0, 1,5, 2,0, 2,5, 3,0, 4,0, 10,0 mV/V (DIP-Schalter)
- 256 wählbare Shunt-Kombinationen: 30 kΩ, 43,7 kΩ,
- 60,4 kΩ, 87,6 kΩ, 100 kΩ, 150 kΩ, 300 kΩ, 432 kΩ (DIP-Schalter)
- Extern zugängliche Taste zur Aktivierung der Shunt-Kalibrierung
- Digital gesteuerter Fern-Shunt
- Interne Potentiometer für Messbereich und Offset
- DIP-Schalter für Sensorpolaritätsumkehr
- DIP-Schalter für Nullpunktverschiebung
- IPC-A-610 Klasse 3-Montage (Geräte für Luft- und Raumfahrt sowie Medizintechnik)
- Datenblatt

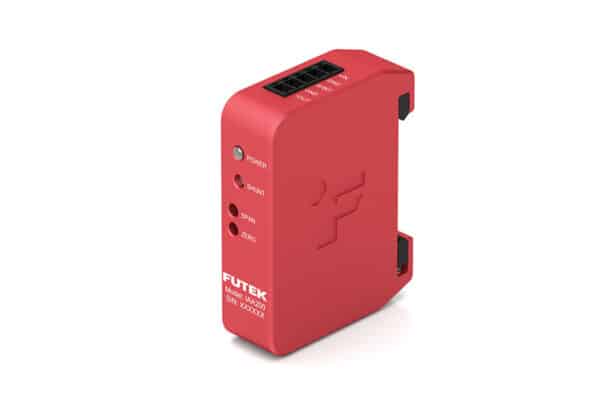

IAA200 – DMS Messverstärker mit Stromausgang von FUTEK
- Unidirektionaler/bidirektionaler Ausgang, Differenzeingang
- 4–20-mA-Ausgang
- Brückenspannung: 5 oder 10 VDC (DIP-Schalter)
- Messbereiche: 0,5, 1,0, 1,5, 2,0, 2,5, 3,0, 4,0, 10,0 mV/V (DIP-Schalter)
- 256 wählbare Shunt-Kombinationen: 30 kΩ, 43,7 kΩ, 60,4 kΩ, 87,6 kΩ, 100 kΩ, 150 kΩ, 300 kΩ, 432 kΩ (DIP-Schalter)
- Extern zugängliche Taste zur Aktivierung der Shunt-Kalibrierung
- Digital gesteuerter Fern-Shunt
- Interne Potentiometer für Messbereich und Offset
- DIP-Schalter für Sensorpolaritätsumkehr
- DIP-Schalter für Nullpunktverschiebung
- Zertifizierung der Klasse 1 für Geräte in der Luft- und Raumfahrt sowie für medizinische Anwendungen
- Datenblatt
IAA300 – DMS Messverstärker mit differential Ausgang von FUTEK
- Differenzeingang, Differenzausgang
- Rauscharm
- Bandbreite bis zu 50 kHz
- Ausgänge: ± 5 oder ± 10 VDC
- Brückenanregung: 5 oder 10 VDC (DIP-Schalter)
- Messbereiche: 0,5, 1,0, 1,5, 2,0, 2,5, 3,0, 4,0, 10,0 mV/V (DIP-Schalter)
- 256 wählbare Shunt-Kombinationen: 30 kΩ, 43,7 kΩ, 60,4 kΩ, 87,6 kΩ, 100 kΩ, 150 kΩ, 300 kΩ, 432 kΩ (DIP-Schalter)
- 5 wählbare Bandbreiten (DIP-Schalter)
- Von außen zugängliche Taste zur Aktivierung der Shunt-Kalibrierung
- Interne Potentiometer für Messbereich und Offset
- DIP-Schalter für Sensorpolaritätsumkehr
- Datenblatt
IDA100 – DMS Messverstärker, Analog- und Digitalausgang von FUTEK
Der IDA100 von FUTEK, ein digital konfigurierbarer Verstärker mit USB-Ausgang), ist ein Gerät, das Anwendern die Möglichkeit bietet, sowohl über einen verstärkten analogen als auch einen digitalen Ausgang zu verfügen, was sich besonders für Anwendungen mit digitalen Wägezellen / Kraftsensoren eignet. Die Dual-Ausgangs-Funktionen des IDA100-Wägezellen-ADC werden ausschließlich über den 5-V-Ausgang des USB-Anschlusses mit Strom versorgt. Dieser DMS-Messverstärker verfügt zudem über einen per Software wählbaren analogen Ausgang mit ±5 V und ±10 V, einem Rauschpegel von 12 mV p-p (Millivolt Spitze-Spitze) und einer Bandbreite von 1 kHz. Ähnlich wie die analoge Verstärkerserie IAA wurde auch der analoge Ausgang des IDA100 mit einer integrierten 35-mm-DIN-Schienenklammer ausgestattet. Der hochfeste USB-Stecker gewährleistet, dass die Stromversorgung des IDA100 Wägezellen-ADC nicht beeinträchtigt wird, sollte der Stecker während des Betriebs einem Ruck oder Zug ausgesetzt sein.
- USB 2.0-Kommunikationsschnittstelle
- Stromversorgung über USB-Bus (5 V)
- Kurzschlussschutz für Ein- und Ausgänge
- Rauscharmer Analogausgang mit einem Wert von 12 mVp-p
- Vom Benutzer wählbare Abtastraten von 5 bis 4800 SPS
- Per Software wählbare Erregerspannungen von 5 VDC und 10 VDC
- Datenblatt
